液氮罐核心阀组与配件解析：从基础到智能升级

一、阀组系统：液氮控制的中枢神经

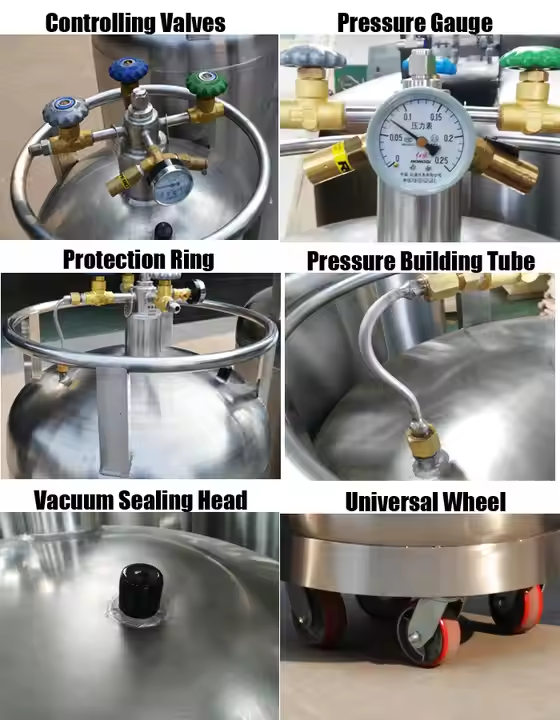

1. 主阀与进 / 出液阀
   作为液氮罐的「总开关」，主阀通常采用 304 不锈钢材质，耐受 - 196℃低温环境。自增压液氮罐的进 / 出液阀通过内部汽化增压实现排液，工作压力范围 0.05-0.09MPa，需定期检查阀芯密封性能，避免因冷脆导致泄漏。医疗液氮罐常采用气动阀，配合智能控制系统实现精准流量调节。
2. 安全阀与爆破片组合
   安全阀依据 GB/T 5458-2012 标准设计，开启压力偏差需≤±3%，每年需进行低温冲击试验和整定压力测试。在工业储罐中，安全阀常与爆破片串联使用，形成双重保护机制。例如，某 LNG 接收站采用哈氏合金 C-276 安全阀，结合爆破片设计，可在 0.88MPa 超压时快速泄压，符合 ASME BPVC 标准。
3. 增压阀与放空阀
   增压阀通过连通罐内外气体实现压力提升，常见于自增压液氮罐。其配套的增压管采用 304 不锈钢盘管，布置于内外胆之间，需定期检查是否存在结霜（提示真空失效）。放空阀则用于紧急泄压，开启压力通常设定为工作压力的 1.1 倍，排放能力需满足 API 520 标准。

二、关键配件：保障性能的精密组件

1. 液位监测系统
   • 传统液位计：浮子式液位计通过浮力原理测量，成本低但精度有限（±5%）；电容式液位计利用介电常数变化，适用于金属罐体，精度可达 ±1%。
   • 质量型液位计：采用 304 不锈钢传感器，通过测量介质质量百分比显示液位，15%-100% 量程内精度≤0.5% FS，尤其适合工业储罐。
   • 智能监测：医疗领域常用智能瓶塞，集成超声波传感器和重量监测，实时数据通过 LoRa 无线传输至云平台，实现低液位自动报警。
2. 密封与连接组件
   • 密封圈材料：PTFE 适用于 - 29℃以上，增强型 RPTFE 可至 - 196℃；全氟橡胶（FFKM）在低温下仍保持弹性，年腐蚀率＜0.01mm。金属波纹管密封可实现零泄漏，常用于高压场景（如 70MPa 加氢站）。
   • 输液管与接头：采用双层真空绝热管，内层 316L 不锈钢耐低温，外层聚氨酯保温。快速接头需通过 BS 6364 标准密封性测试，泄漏率≤1×10⁻⁹Pa・m³/s。
3. 压力与温度监测
   • 压力表：精度 ±0.25% FS，量程覆盖 0-1.6MPa，需每 6 个月校准一次。工业场景中常接入 DCS 系统，实现远程压力曲线分析。
   • 温度传感器：PT100 铂电阻温度计精度 ±0.5℃，覆盖 - 196℃至 + 125℃，配合热成像技术可检测真空绝热层失效。

三、智能升：从机械控制到物联网管理

1. 智能监控系统
   现代液氮罐普遍集成多参数传感器，通过 B/S 架构平台实现：
   • 实时数据可视化：液位、温度、压力数据动态显示，支持历史曲线查询和消耗报告生成。
   • 远程管理：管理员通过手机 APP 接收低液位、超温报警，远程启动自动补液功能，降低人工巡检频率 30% 以上。
   • 预测性维护：基于机器学习分析数据趋势，提前预警阀门老化、真空度下降等潜在故障。
2. 材料与工艺创新
   • 哈氏合金应用：在 - 196℃液氮环境中，哈氏合金 C-276 与奥氏体不锈钢堆焊技术可满足 API 6A 标准，寿命较传统 316L 不锈钢延长 5 倍。
   • 轻量化设计：采用碳纤维复合材料制造罐体，重量减轻 40%，同时保持真空绝热性能，适用于移动医疗场景。

四、维护与安全：全生命周期管理

1. 定期校验
   • 安全阀每年校验，爆破片每 3 年更换。
   • 真空度测试每年进行，使用氦质谱检漏仪检测，真空度需≤10⁻³Pa。
   • 密封圈每 6 个月检查老化情况，氟橡胶密封件建议每年更换。
2. 故障排查指南
   • 压力异常：若压力持续偏高，检查增压阀是否误操作或绝热层破损；压力过低时，需排查排空阀泄漏或密封垫老化。
   • 泄漏处理：用肥皂水检测阀门连接处，发现气泡立即关闭主阀，更换密封件。罐体结霜提示真空失效，需修复绝热层或更换罐体。
   • 温度失控：清洁温度传感器探头，检查温控系统电路板，必要时校准 PID 参数。

五、行业应用与标准遵循

1. 医疗领域
   IVF 实验室采用智能瓶塞实时监测温度和液位，结合重量传感器防止样本损坏。例如，海尔生物医疗液氮罐配备智能测控终端，温度监测精度 ±0.5℃，支持远程报警。
2. 工业场景
   煤化工气化炉系统中，哈氏合金 X 与陶瓷涂层复合工艺使阀座耐磨寿命从 3 个月延长至 18 个月，年节约检修费用 800 万元。工业储罐需遵循 ASME B31.3 标准，管道压力试验为 1.5 倍设计压力，保压 30 分钟无泄漏。
3. 国际标准
   低温阀门需通过 ISO 21068-2 低温冲击试验，密封性能符合 BS 6364 标准，泄漏率≤ISO 5208 A 。航空运输时，液氮罐需符合 ICAO-TI 规定，配备紧急泄压装置和危险品标识。
