液氮真空软管技术全解析：弯曲性能、选型与安装指南

在低温液体输送领域，液氮（-196℃）作为一种常用的制冷剂和工业原料，其安全高效的输送一直是工程师关注的焦点。液氮真空软管（又称高真空多层绝热软管）凭借的绝热性能和灵活的弯曲特性，成为连接储罐与使用设备的理想选择。本文将深入解析液氮真空软管的核心技术，重点探讨其弯曲性能、选型要点及安装规范，帮助用户全面了解这一关键组件。

一、液氮真空软管的结构与工作原理

液氮真空软管采用双层波纹管结构，内管输送低温液体，外管保护内部真空层。内外管之间填充多层绝热材料（如铝箔、玻璃纤维），并抽至高真空（通常优于10⁻² Pa）。这种设计大限度地减少了热传导和热辐射，确保液氮在输送过程中气化率低。

核心组件：

• 内管：不锈钢波纹管，补偿热收缩，耐低温

• 绝热层：多层防辐射屏，降低辐射传热

• 真空夹层：高真空状态，抑制气体对流传热

• 外管：不锈钢编织网保护，提供机械强度

二、液氮真空软管的弯曲性能详解

在实际安装中，用户关心的问题往往是“软管能弯到什么程度”。液氮真空软管的弯曲能力并不以角度直接衡量，而是通过小弯曲半径这一关键参数来定义。

1. 小弯曲半径的概念

小弯曲半径是指软管在不发生变形或损伤的前提下，所能弯曲的小曲率半径。通常以软管外径的倍数表示，例如“5倍外径”或“10倍外径”。对于液氮真空软管，由于内部有真空层和绝热层，其小弯曲半径通常比普通软管略大，一般为外径的8～15倍。

2. 实际弯曲角度范围

在工程应用中，液氮真空软管通常支持以下弯曲范围：

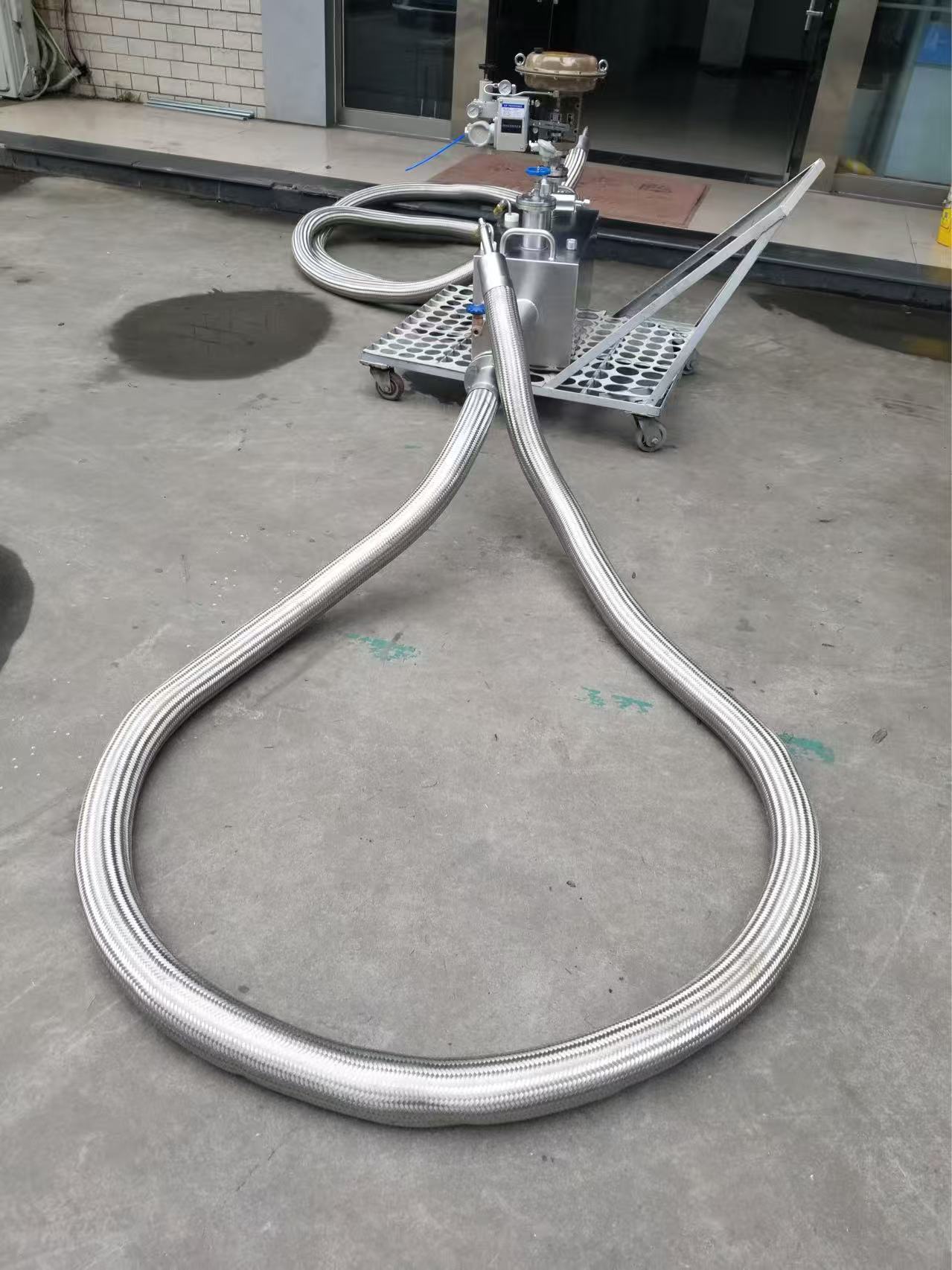

• 静态安装： 可弯曲至90°直角甚至180°U形弯，但需确保弯曲半径大于小值。

• 动态应用： 若软管需频繁移动或振动，建议弯曲角度不超过90°，且弯曲半径应适当放大（推荐小弯曲半径的1.5倍）。

例如，一根外径50mm的液氮真空软管，其小弯曲半径为400mm（8倍外径），那么它可以弯成半径400mm的圆弧，对应的圆心角可达180°以上，但严禁出现折角或小于半径的急弯。

3. 影响弯曲性能的因素

• 真空层厚度： 绝热层越厚，弯曲阻力越大，小弯曲半径相应增加。

• 波纹管结构： 采用环形波纹或螺旋波纹会影响柔性，螺旋波纹通常更柔软。

• 外网编织： 不锈钢编织网的密度和材质决定了软管的抗拉伸和抗扭曲能力。

三、液氮真空软管的选型指南

选择合适的液氮真空软管需综合考虑以下因素：

1. 口径与流量

根据液氮的输送流量和压力降要求确定内径。常见口径范围从DN10到DN100，更大口径需定制。

2. 长度与弯曲需求

测量实际安装路径，预留适当余量，同时确保小弯曲半径满足现场空间。若路径复杂，可考虑分段连接或选用更小弯曲半径的软管（如采用特殊波纹结构）。

3. 接头类型

• 真空法兰（如KF、ISO）：适用于高真空系统连接。

• 快速接头（如CEJN、Staubli）：方便频繁插拔。

• 焊接端或螺纹：性安装。

4. 绝热性能

真空度保持能力是核心指标。优质软管采用双层真空设计，并内置吸附剂（如分子筛），确保长期使用真空不下降。静态蒸发率应低于0.5 L/h（对于DN25软管）。

5. 工作压力

液氮真空软管通常设计压力为1.6MPa或更高，需根据系统压力选择对应等。

四、安装与维护注意事项

错误的安装会显著缩短软管寿命，甚至导致真空失效。请遵循以下规范：

1. 避免过度弯曲：严禁使软管弯曲半径小于规定值，尤其靠近接头处应保持平直段。

2. 防止扭曲：安装时不应旋转软管，扭曲会损坏内管和绝热层。

3. 合理支撑：长距离水平敷设时，每隔一定距离设置托架，防止下垂。

4. 定期检查：外观有无凹陷、破损，真空夹层压力是否升高（可通过真空规管监测）。

5. 环境防护：避免与尖锐物体摩擦，室外安装需考虑防晒、防雨。

五、应用领域

液氮真空软管广泛应用于：

• 生物医疗：低温储存罐的充装，细胞、组织样本的冷冻输送。

• 实验室：低温恒温器、核磁共振等设备的液氮补给。

• 工业气体：空分装置、液化天然气（LNG）加注站（低温软管类似）。

• 超导技术：超导磁体冷却系统的连接。

• 航空航天：火箭燃料（液氧、液氢）加注，但液氮作为测试介质同样重要。

六、结语

液氮真空软管作为低温液体输送的“动脉”，其弯曲性能直接影响安装便利性和系统可靠性。选择具有合适弯曲半径、高真空保持能力的产品，并按照规范安装维护，是确保液氮安全高效输送的关键。随着低温技术发展，真空软管正朝着更长寿命、更小弯曲半径、更低蒸发率的方向演进，为各行业提供更优质的解决方案。
