手提式液氮罐内部构造什么样

发布时间:2023-12-29,浏览量:144


  手提式液氮罐是一种用于在低温环境中存储和运输样品的设备。它具有特殊的内部构造,能够有效地维持低温环境,并确保样品的冷冻质量和安全性。我将详细介绍手提式液氮罐的内部构造,包括保温层、真空层、液氮储存区和样品托盘等要素。

  1. 保温层:手提式液氮罐的保温层是确保低温环境的关键。它通常由高绝缘性能的材料制成,如聚苯乙烯(EPS)或聚酰亚胺(PI)。这些材料可以有效地隔离罐体内外的温度变化,减少热传导,从而保持液氮的低温状态。保温层的厚度通常在5毫米至20毫米之间,以提供足够的隔热效果。

  2. 真空层:在保温层的外围,手提式液氮罐还配备了一层真空层。真空层是在保温层与外壳之间形成的一段低气压环境。它起到隔热的作用,防止外部热量进入罐体内部,减缓液氮的蒸发速度。真空层通常由两层金属之间形成的夹层构造,中间的空气被抽空形成真空。这种设计有效地减少了热传导和对流热损失,保持液氮的低温稳定性。

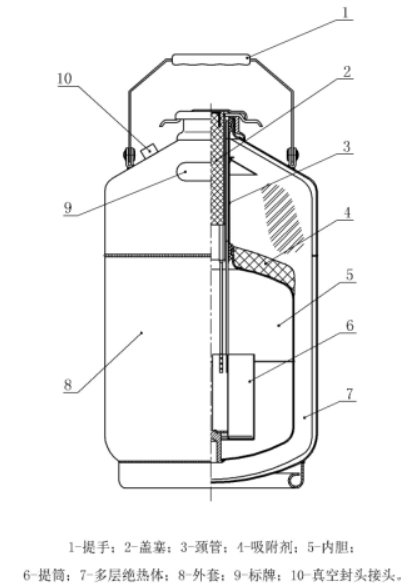

  3. 液氮储存区:手提式液氮罐的内部容纳着液氮储存区。液氮以低的温度(-196°C)存在于储存区中,用于冷却和冷冻样品。液氮储存区通常由高密度聚乙烯(HDPE)或不锈钢材料制成,具有良好的耐低温和密封性能。储存区内设有液位标记,方便用户监测液氮的消耗情况。液氮储存区的容量通常根据实际需求而定,从数升到几十升不等。液氮罐内部结构

  4. 样品托盘:为了方便存放和组织样品,手提式液氮罐内部通常配备有样品托盘。样品托盘可以承载不同类型和大小的样品,并确保它们在低温环境中的稳定性和安全性。样品托盘通常由不锈钢或塑料材料制成,具有耐低温和耐腐蚀的特性。它们采用模块化设计,可以根据需要进行组合和调整,以适应不同样品的存储要求。

  综上所述,手提式液氮罐内部构造主要包括保温层、真空层、液氮储存区和样品托盘等要素。这些构造为液氮罐提供了优秀的隔热性能和低温环境维持能力,确保样品的冷冻质量和安全性。手提式液氮罐的内部构造既满足了实验要求,又方便用户操作和使用。
