液氦管路与液氮管路的区别

　　低温液体输送管路是工业气体、科研装置和超导系统中的基础环节。液氦与液氮虽然同属低温介质，但二者沸点相差近 73K，汽化潜热相差约 10 倍，这决定了管路在绝热结构、材料选型、密封等和运维方式上几乎走的是两条不同的技术路线。搞清楚这些差异，是低温管路选型、安装和维护的前提。

　　一、介质物性决定管路设计起点

　　液氦在标准大气压下沸点为 4.2K(约 - 268.95℃)，密度仅 125kg/m³，汽化潜热约 20.4kJ/kg，气液膨胀比约 1:740。当温度低于 2.17K 的 λ 点时，氦 - 4 还会进入超流态(He-II)，表现出零黏度、膜爬移和高热导率等反常特性。液氮的沸点为 77.36K(约 - 195.8℃)，密度约 808kg/m³，汽化潜热约 199kJ/kg，气液膨胀比约 1:680，物性稳定，无超流现象。

　　这组数据直接带来两个后果：液氦单位质量携带的冷量少、价格高，管路漏热哪怕只增加 1W，都会造成显著的蒸发损耗;而液氮潜热大、来源广，对漏热的容忍度相对宽松。因此液氦管路的设计核心是 "把每一丝漏热都堵死"，液氮管路则可以在保冷效果与工程成本之间做更多权衡。

　　二、绝热体系：从 "必须" 到 "可选"

　　液氦管路几乎无一例外地采用高真空多层绝热(VJ-MLI)结构。内管外缠绕由铝箔与低导热间隔材料交替叠合的多层绝热层(通常 30 层以上)，夹层抽至 5×10⁻³Pa 以下的高真空，以同时阻断气体对流和辐射传热。对于长距离或大口径液氦管线，还会在 4K 内管与 300K 外管之间增设一层 77K 液氮冷屏，冷屏外再包多层绝热材料，把室温辐射热在 77K 层拦截掉，使到达 4K 内管的辐射漏热降到低水平。这种 "内管 — 冷屏 — 外管" 的三层套管结构，是液氦管路区别于其他低温管路的典型特征。

　　液氮管路的绝热选择则灵活得多。对长距离、不间断输送或精密供液场景，同样采用真空绝热管，夹层真空度一般控制在 0.004Pa 量，冷损可做到 0.5～2W/m。但在大口径工业管线、食品速冻、冶金深冷等场景，硬质聚氨酯泡沫(PUR)、聚异氰脲酸酯泡沫(PIR)或泡沫玻璃等机械绝热层更为常见，密度通常≥60kg/m³，导热系数≤0.022W/(m・K)，外覆防潮层和防护壳。这类方案造价低、施工方便，但冷损通常在 5W/m 量，且需要定期检查防潮层完整性。

　　三、材料与密封：氦原子的渗透难题

　　两种管路的内管普遍采用奥氏体不锈钢，液氦管路内管多指定 316L，液氮管路 304 即可满足多数工况。外管方面，液氦管路必须用 304 不锈钢以保证真空夹层的气密性和;液氮管路的外保护管在非真空结构中可以使用碳钢或玻璃钢。

　　真正拉开差距的是密封要求。氦原子是自然界小的气体分子，常温下即可透过金属晶界和非金属密封件缓慢渗透。液氦管路的所有焊缝和可拆卸法兰必须 通过氦质谱检漏，整体氦漏率要求小于 1×10⁻⁸ Pa・m³/s，密封件常选用金属缠绕垫或铟丝冷焊结构。涉及超流氦的部位，普通橡胶密封完全失效，必须采用铟线密封等金属冷焊方案。液氮管路的密封等则低一个数量，氟橡胶、聚四氟乙烯等耐低温弹性体即可满足多数工况。

　　此外，液氦真空夹层内通常放置活性炭或分子筛吸附剂(吸气剂)，以吸附运行中缓慢释放的残余气体，维持长达 10～20 年的真空寿命;液氮真空管路对吸附剂的依赖程度较低。

　　四、结构形式与连接方式

　　液氦管路以真空硬管为主，标准管段长度一般不超过 8.2m，连接方式分为真空承插卡箍(设计压力≤0.8MPa)、真空承插法兰(≤1.6MPa)和焊接(≤6.4MPa)三类。卡口式(bayonet)连接在液氦系统中尤为常见，它能在插拔过程中自动维持夹层真空，适合需要频繁对接的实验装置。柔性液氦波纹管用于隔振段，但长度受冷损限制，通常较短。

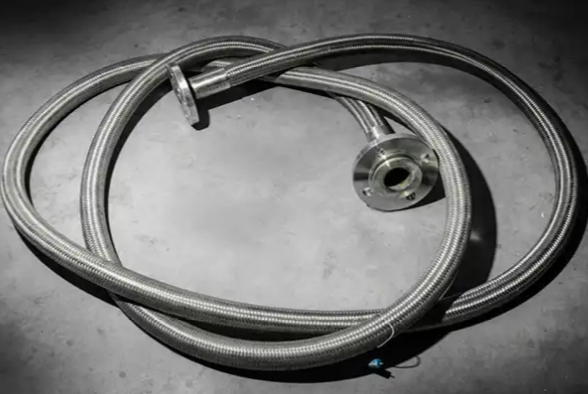

　　液氮管路的连接形式更丰富。真空绝热液氮管同样有卡箍、法兰、焊接三种规格，工作压力常见≤2.5MPa;泡沫保冷的工业液氮管则可以像普通工艺管道一样焊接、法兰连接，大口径管线甚至采用承插式预制保温管段现场拼装。液氮真空软管的应用也比液氦软管广泛得多，通径从 DN10 到 DN100 均有成熟产品。

　　五、压力等与冷损控制指标

　　按 JB/T 12665-2016 标准，低温真空管道内管工作压力上限为 4.0MPa，实际液氦和液氮管路大多运行在 1.6～3.2MPa 区间。但液氦系统由于介质密度低、静压头小，且常与制冷机或超导磁体的低压回路配合，运行压力通常更低，不少液氦传输线工作压力在 0.8MPa 以下。液氮系统则因厂区集中供液和高差输送需要，压力往往取 1.6～2.5MPa。

　　冷损指标上，液氦真空管路的设计目标是把每米漏热压到 1W 以下，部分带冷屏的管线可做到 0.3W/m 量;液氮真空管路冷损一般在 0.5～2W/m，泡沫保冷管路则放宽到≤5W/m(25℃环境下)。结霜是液氮管路的常见问题，结霜后冷损可增加 30% 以上，因此保冷层外表面温度需高于露点，接缝密封率要求≥95%。液氦管路外管通常接近室温，基本不存在结霜问题。

　　六、应用场景与选型建议

　　液氦管路主要服务于超导磁体(核磁共振 MRI、粒子加速器、核聚变装置)、量子计算稀释制冷机、半导体低温测试台和航天地面试验等场景。这些场合液氦成本高、冷量珍贵，管路必须配套氦气回收系统，蒸发气经压缩机纯化后重新液化，形成闭式循环。选型时优先考虑带液氮冷屏的高真空多层绝热硬管，接头采用卡口或法兰形式，预留真空抽口和吸附剂更换口。

　　液氮管路的覆盖面更广：生物样本库与医疗液氮输送、食品速冻生产线、金属深冷处理(高速钢、轧辊、阀门)、半导体晶圆冷却、工业气体空分配套等。选型逻辑是：短距离、间歇使用可选真空软管;长距离集中供液选真空硬管;大口径、对成本敏感的工业管线选 PIR / 泡沫玻璃保冷结构。无论哪种方案，都需按 GB/T 4272 核算保冷层厚度，阀门和补偿器部位做加强保冷。

　　七、运维要点差异

　　液氦管路的运维重心在真空度。夹层真空度劣化到 1×10⁻²Pa 以上时，漏热会显著上升，需重新抽真空;吸附剂饱和后需再生或更换。氦质谱检漏是日常巡检的核心手段，任何接头处的氦浓度异常都要定位处理。超流氦回路还要检查膜爬移导致的微量损耗。

　　液氮管路的运维重心在保冷层完整性和结霜排查。泡沫保冷层一旦受潮，导热系数会急剧上升，需及时更换受潮段;真空绝热管则关注外管结霜和接头处冷桥。液氮蒸发气可直接排放，无需回收，但密闭空间需配置氧浓度报警，防止氮气置换导致窒息。

　　选型速查： 沸点 4.2K vs 77K、潜热 20.4 vs 199kJ/kg、三层冷屏 vs 双层 / 单层、氦质谱检漏 10⁻⁸ vs 常规气密、闭式回收 vs 直排 —— 这五组对比基本覆盖了液氦管路与液氮管路的核心分野。实际工程中，先按介质温度和冷量价值确定绝热等，再按压力、通径和安装条件选连接形式，是比较稳妥的技术路径。
