液氮真空管路定制设计图纸

发布时间:2026-07-08,浏览量:13


适用工况与基础设计前提

  1. 输送介质:常压液态液氮,介质温度 -196℃
  2. 设计压力:内管设计压力 0.8MPa;夹层真空设计负压 ≤5×10⁻³Pa
  3. 敷设环境:室内车间 / 实验室常规常温环境,环境温度 -10℃~45℃
  4. 管路形式:双层真空绝热管道
  5. 敷设方式:架空支架敷设、地沟敷设、穿墙穿楼板预埋三种模式可定制
  6. 配套系统:前端接液氮常压储罐出液口,中段配气动切断阀、单向阀、真空补偿波纹管、排凝放空阀,末端分流至各使用工位

整套定制图纸包含五大分图

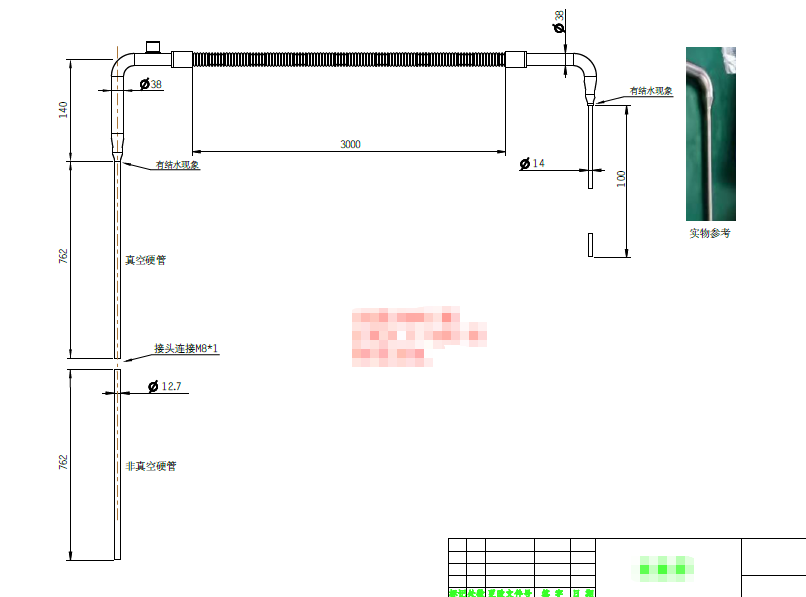

液氮管路1

图纸 1:管路系统总工艺流程图

  1. 绘制总储罐→主真空管路→分支管路→各终端用气点完整流向;
  2. 标注每一处阀门类型:紧急切断阀、止回阀、手动放空阀、真空抽气阀、泄压安全阀;
  3. 标注测温点、液位联动控制点、泵体安装位置、过滤器安装点位;
  4. 标明管路坡度:全程向储罐端设置 3‰~5‰ 向下坡度,防止液氮积液气堵。

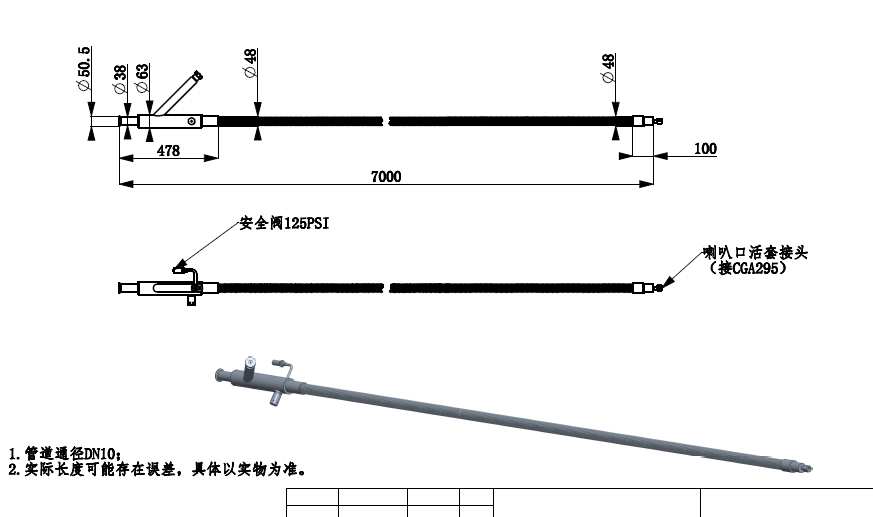

  5. 液氮管路2

图纸 2:总平面布置施工图

  1. 按车间厂房实际尺寸比例绘制,标注储罐摆放坐标、主管走向、支架定位、穿墙孔洞位置;
  2. 区分主路总管、一分支、二支管管径规格;
  3. 标注管路与墙体、立柱、设备、电气桥架安全间距;
  4. 标识固定支架、滑动补偿支架具体点位编号。

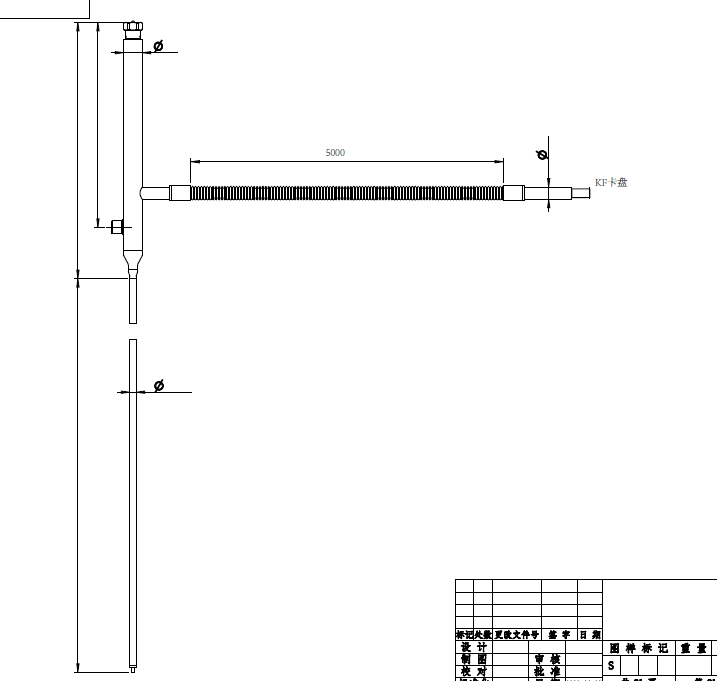

  5. 液氮管路3

图纸 3:管路单线轴测图

  1. 立体展示管路走向、弯头、三通、变径、波纹管补偿器布局;
  2. 对每段管路进行编号,匹配物料清单;
  3. 标注长度、标高、离地高度、穿墙套管尺寸。

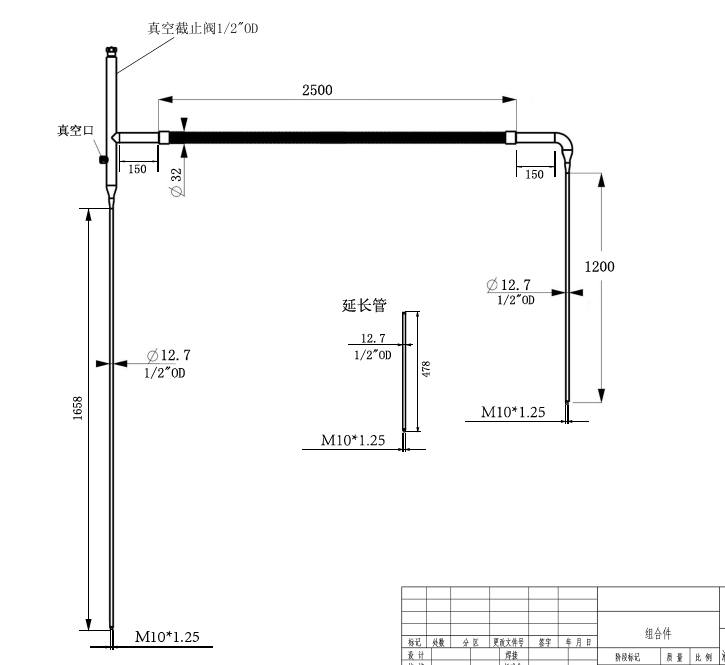

  4. 液氮管路4

图纸 4:双层真空管道结构详图

(1)内管(介质管)

  • 材质:奥氏体不锈钢 06Cr19Ni10(304)无缝低温钢管
  • 常用定制管径可选:DN15、DN20、DN25、DN32、DN40、DN50
  • 壁厚根据管径匹配低温承压标准,焊缝全氩弧焊内外焊,脱脂洁净处理

(2)外层护套管(真空保护层)

  • 材质:304 不锈钢薄壁护管,大于内管外径 25~40mm,预留真空夹层空间
  • 夹层内部填充多层铝箔 + 玻璃纤维绝热层,降低辐射漏热

(3)单节标准管段结构标注

单根直管长度常规定制 3m/6m;两端配置真空法兰快装接口;
详图包含:法兰尺寸、螺栓孔位、密封垫片型号、抽真空嘴结构、波纹管补偿段结构。
